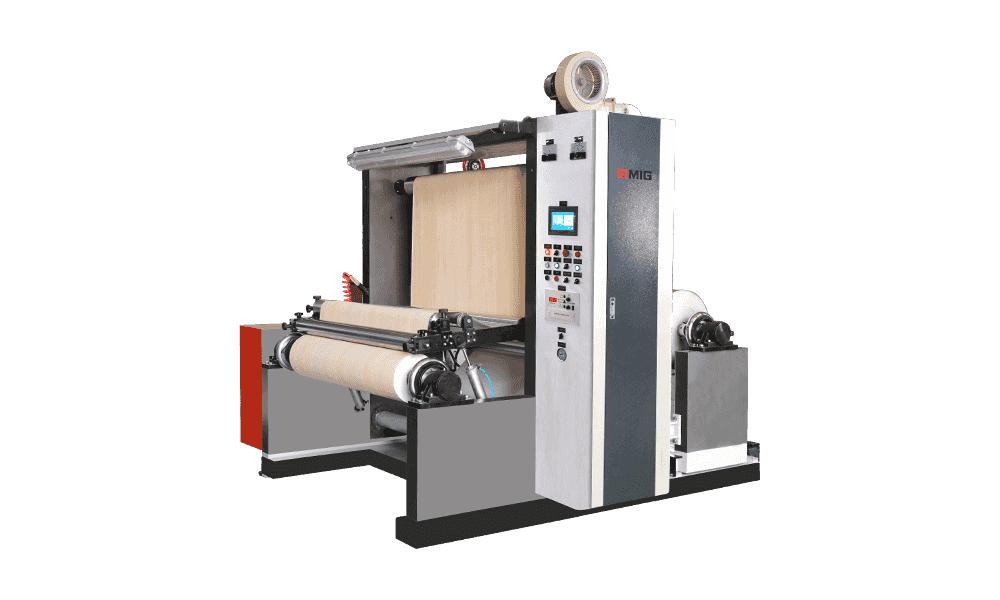

Hvad er nøglekomponenterne i en Inspektionsoprulningsmaskine ?
Afvikling:Afrulleren fungerer som udgangspunkt for processen, hvor råvaren indføres i maskinen. Det sikrer en kontinuerlig og kontrolleret tilførsel af materiale til inspektion og tilbagespoling.
Afrulleren består typisk af komponenter såsom aksler, patroner eller pneumatiske bremser til at holde og frigive materialet efter behov.
Spændingskontrolsystemer i afrulleren sikrer, at materialet tilføres med den passende spænding for at forhindre rynkning, strækning eller rivning under inspektions- og oprulningsprocessen.
Inspektionsstation:
Inspektionsstationen er det sted, hvor materialet gennemgår en grundig undersøgelse for eventuelle defekter, mangler eller ufuldkommenheder.
Forskellige inspektionsmetoder kan anvendes, herunder visuel inspektion, optisk inspektion ved hjælp af kameraer eller sensorer eller andre specialiserede teknikker afhængigt af materialets art og det nødvendige præcisionsniveau.
Avancerede inspektionssystemer analyserer materialet i realtid og registrerer defekter såsom trykfejl, farvevariationer, ridser eller fremmede partikler.
Inspektionsstationen kan omfatte softwarealgoritmer til defektdetektering og klassificering, hvilket muliggør automatiseret beslutningstagning baseret på foruddefinerede kriterier.
Tilbagespolingssektion:
Efter inspektion fortsætter materialet til oprulningssektionen, hvor det vikles op på en ny kerne eller rulle på en præcis og kontrolleret måde.
Omviklingssektionen består typisk af viklingsaksler, ruller og drivmekanismer for at lette jævn og ensartet vikling af materialet.
Spændingskontrolsystemer i opviklingssektionen sikrer, at materialet er viklet med den ønskede spænding for at bevare dets integritet og udseende.
Oprulningssektionen kan omfatte funktioner såsom differentialvikling for at kompensere for variationer i materialetykkelse eller -bredde, hvilket sikrer ensartet opviklingskvalitet over hele rullen.
Kontrolpanel:
Kontrolpanelet fungerer som grænsefladen mellem operatøren og maskinen, hvilket giver mulighed for justering af forskellige parametre og overvågning af inspektions- og oprulningsprocessen.
Operatører kan indstille parametre såsom inspektionskriterier, viklingsspænding, hastighed og skæremuligheder gennem kontrolpanelet.
Kontrolpanelet kan vise realtidsdata som f.eks. fejlantal, produktionshastighed og maskinstatus, hvilket gør det muligt for operatører at træffe informerede beslutninger og optimere maskinens ydeevne.
Drivsystem:
Drivsystemet omfatter motorer, gear, remme og andre mekaniske komponenter, der er ansvarlige for at drive afrulnings-, inspektions- og tilbagespolingsprocesserne.
Præcis styring af drivsystemet sikrer jævn og ensartet drift af maskinen ved de ønskede hastigheder og spændingsniveauer.
Avancerede drivsystemer kan inkorporere servomotorer eller lukket sløjfe kontrolalgoritmer for at opnå præcis hastigheds- og spændingskontrol, især i højhastigheds- eller højpræcisionsapplikationer.
Spændingskontrolsystem:
Det er afgørende at opretholde korrekt spænding under hele inspektions- og oprulningsprocessen for at sikre kvaliteten og integriteten af det færdige produkt.
Spændingskontrolsystemer regulerer spændingen af materialet, når det bevæger sig gennem maskinen, justerer hastigheden på afrulnings- og omvikleren for at opretholde konstant spænding.
Feedbacksensorer, vejeceller eller pneumatiske regulatorer kan bruges til at måle og kontrollere spænding, der kompenserer for variationer i materialeegenskaber eller procesbetingelser.
Skæremekanisme (valgfrit):
Nogle Inspektionsoprulningsmaskiner kan omfatte en skæremekanisme til at trimme eller adskille materialet i specifikke længder eller sektioner efter tilbagespoling.
Skæremekanismen kan være udstyret med klinger, knive eller laserskærere, afhængigt af materialet og den ønskede skærepræcision.
Automatiserede skæresystemer kan integreres med kontrolpanelet for at muliggøre præcis kontrol af skæreparametre såsom længde, vinkel og hastighed.
